一、概述

飞控系统是eVTOL的关键安全系统，它控制着飞行器的起飞、飞行、降落和其他运动。EVTOL电动垂直起降飞行器铁鸟综合实验平台可应用于航电飞控系统的功能试验以及配置负载模拟系统的飞控系统性能试验。

二、特征优势

Ø 高度集成的测试环境

基于LINKS-XIL平台可以支持用户集成飞行控制试验器、推进系统试验器、电力电子仿真驱动器、航电系统试验器、负载模拟器、导航信号模拟、大气数据模拟等多种测试设备，能够全面覆盖EVTOL飞行器的关键系统和部件。

Ø 虚拟与实物相结合

通过虚拟仿真环境与实物测试环境的无缝对接，实现对飞行器的实时仿真和实物测试。虚拟仿真环境可以模拟飞行器的飞行环境和各种工况，而实物测试环境则可以对实际的飞行器部件进行测试，两者相结合提高了测试的准确性和效率。

Ø 实时数据驱动与监控

平台具备强大的数据驱动和试验总控管理系统，能够实时采集、处理和分析测试数据，并对测试过程进行监控和管理。通过标准化的试验网络和综合试验管理单元，实现了数据的高效传输和共享。

Ø 灵活的测试场景配置

平台可以根据不同的测试需求，灵活配置测试场景和工况。例如，可以模拟不同的飞行高度、速度、气象条件等，以验证飞行器在各种复杂环境下的性能。

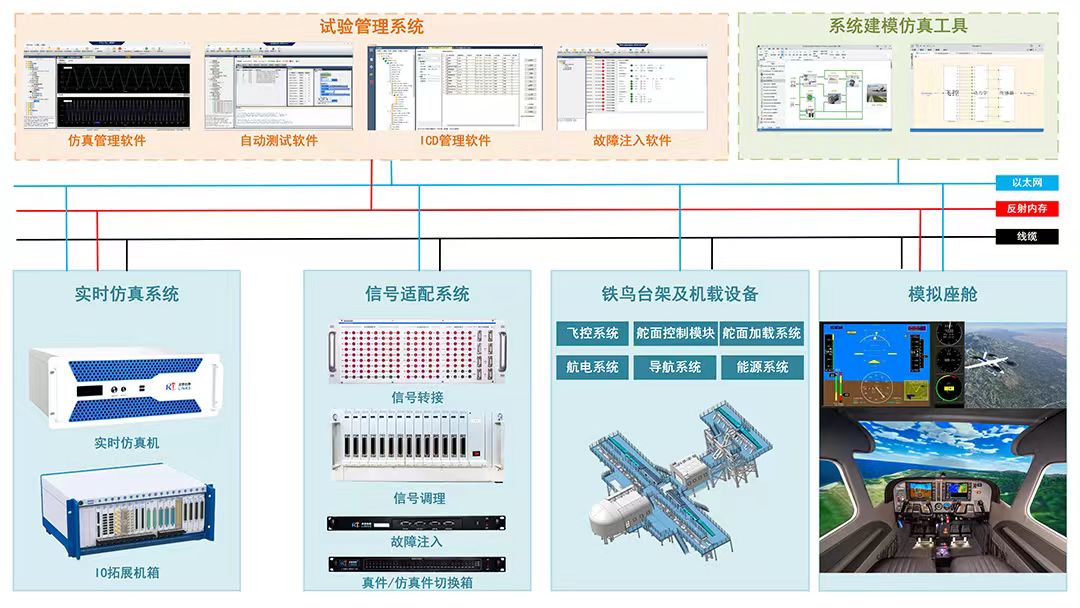

三、系统结构

Ø综合控制台提供仿真采集、舵负载模拟/监控等软件的安装部署，并提供支持人机交互的基础环境。

Ø仿真激励与采集系统可对所有机载设备的信号仿真激励与信号采集，涉及的总线包括RS232、RS422、RS485、CAN、模拟量、离散量。

Ø真件信号与仿真采集信号切换设备用于满足半物理仿真中所有的真件仿真件切换的需求。

Ø铁鸟台架结构主体采用真实飞机布局的结构设计，包括简易驾驶舱、机翼主体、活动舵面、机身结构，并支持相关设备安装与试验。

Ø模拟负载系统支持在地面状态下实现模拟空中状态的舵面负载情况，提供对全机舵面的整体监控功能。

四、应用领域

电动垂直起降（eVTOL）飞行器航电及飞控系统设计和验证。

五、典型用户

小鹏汇天、沃兰特航空、昂际航电
