1、概述

飞管系统选型测试控制台主要包括飞管系统内部设备交联与航电、航电设备的交联、测试与仿真。包括适配、仿真、试验管理功能。飞管系统内部交联及配置，包含飞管计算机、座舱采集单元、伺服远程单元的联结，总线数据监控，信号模拟仿真。设备接口框图见下图：

 图1    飞管系统仿真测试设备接口框图

2、特征优势

支持用户通过MATLAB/Simulink、AMESim、MWorks等多种图形化建模工具，进行一体化建模仿真；

支持静态测试，实现对航电、机电管理计算机的接口测试，激励数据通过主控软件修改，测试航电、机电仿真计算机ICD数据；

支持动态测试，飞管仿真系统为真实设备提供交联环境，与真实设备构成回路，并通过加载模型配置不同的仿真场景，以实现对设备的全面验证；

支持系统同步功能：基于反射内存网络支持测试设备之间实现严格数据同步和时钟同步。

3、系统结构

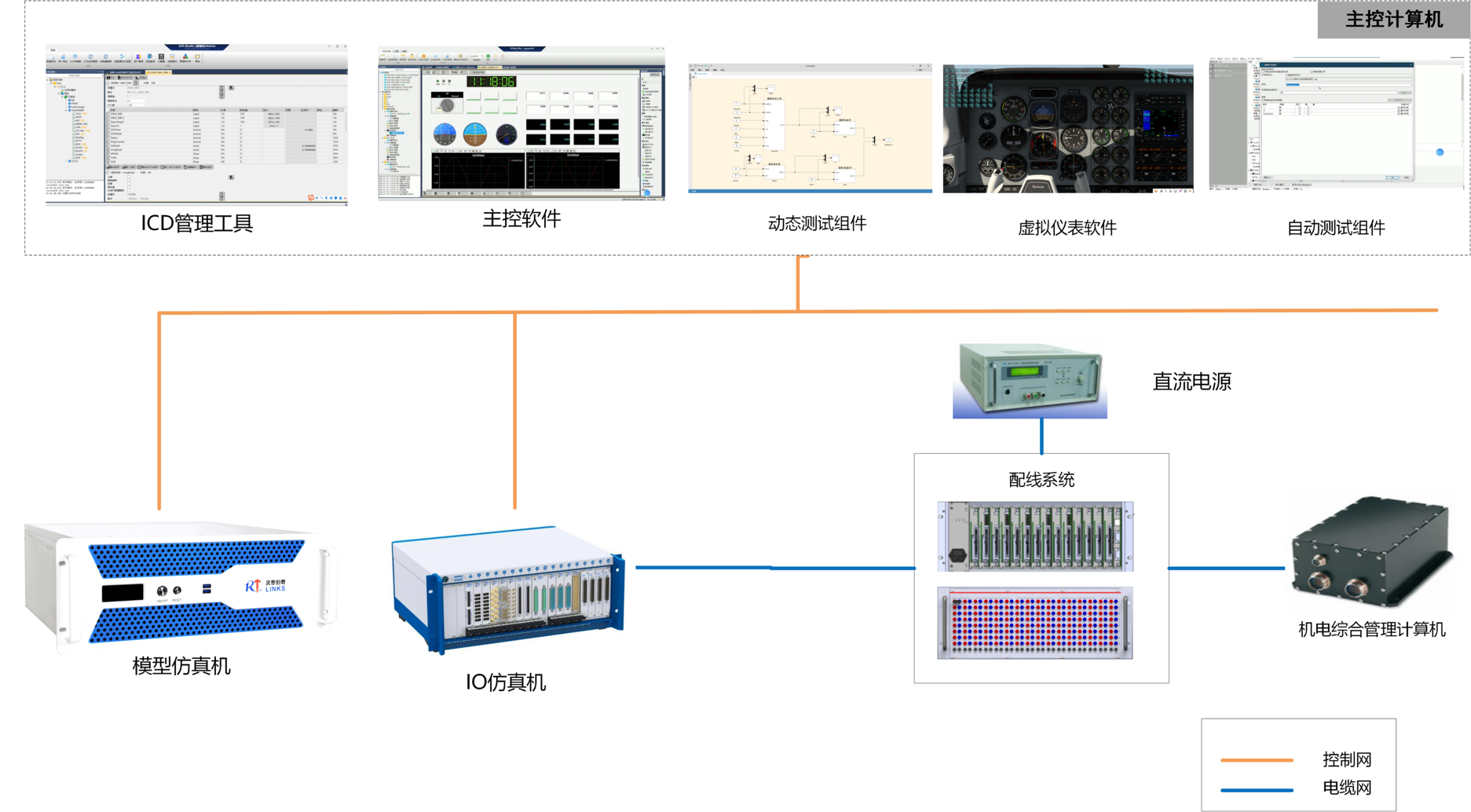

           图2   系统结构

飞管系统仿真测试设备主要构成部件如下：

（1） 显控计算机：为试验人员提供开发和运行控制环境，包括ICD管理软件、系统配置、主控软件等，同时提供在线监控和数据后处理环境，包括数据在线仪表监视、信号数据实时记录和后处理分析等；

（2） 模型仿真机：完成直升机模型仿真和飞控系统部件模型仿真；

（3） IO仿真机：提供一系列I/O资源，包括RS422、429、1394B、RVDT/LVDT、离散量信号、模拟量信号等，是被测航电管理计算机信号接入测试系统的门户；

（4） 信号适配、转接、切换单元：完成被测航电管理计算机信号接口物理形式的转换、适配以及真假件模式切换等功能，以匹配本次搭建的仿真测试信号通道；

（5）  直流电源：为被测航电管理计算机提供高质量直流供电；
