Links-CubeⅠ 实时仿真机

2023-04-26 16:52:18 11777

一、概述

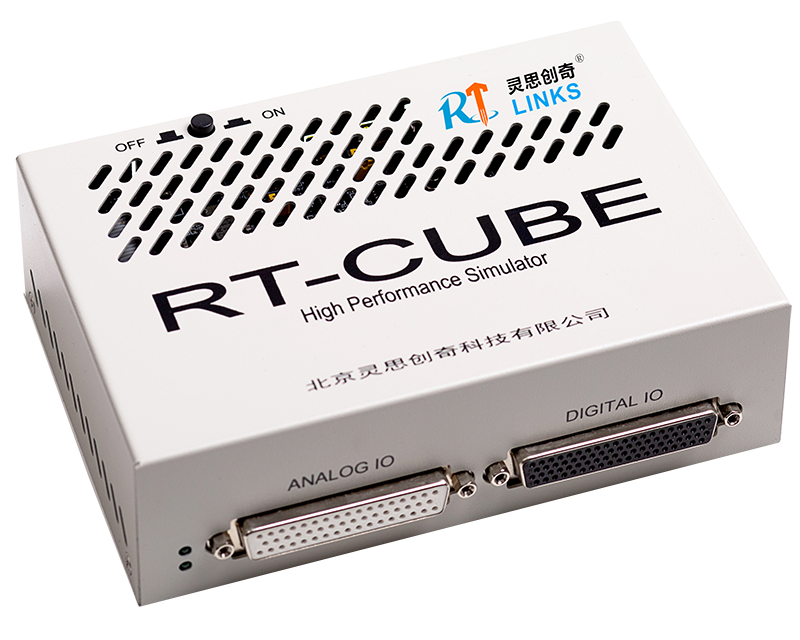

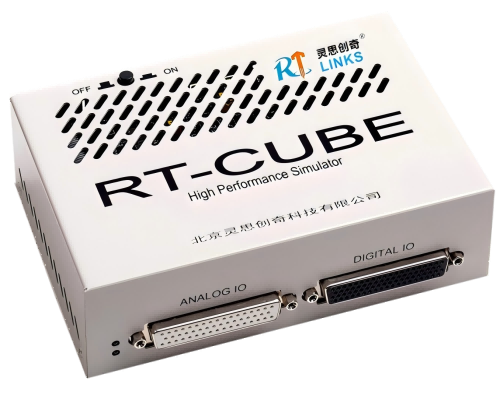

Links-CUBE Ⅰ是一款便携式仿真机,其核心部件采用 Xilinx 公司的 ZYNC 芯片,在单一封装下集成 FPGA 和双核 CPU。二者通过内部高速 AXI 总线进行通讯,极大限度地降低 CPU 对外设的访问时间和数据延时时间。CUBE 提供 8 通道模拟量采集、8 通道模拟量输出、32 通道双向数字量接口、2 通道增量式编码器采集和 8 通道差分数字量输出资源;具有双核处理器,能够灵活应用于硬件在环仿真测试(HIL)或控制器快速原型(RCP)的设计。


二、产品亮点

Ø体积小巧,集成I/O,接口丰富;

Ø支持DA/AD/DIO/PWM/增量式编码器采集/RS422异步串口;

Ø多种建模规范支持,如Modelica,FMI,MATLAB Simulink;

Ø可用于车载数据采集/记录/回放,RCP/HIL,教学等场景;

Ø长期可用性和优质服务;

三参数

型号

Links-Cube1

处理器

ARM Cortex-A9 767MHz双核处理器

内存

512MB DDR3 SDRAM内存

文件存储器

16GB SD

扩展插槽

重量

1KG

IO硬件

DA输出:8路;

AD采集:8路;

DIO:32路,每通道支持离散信号采集、PWM信号采集、计数器采集、离散信号输出、PWM信号输出;

增量式编码器采集:4路;

RS422异步串口:1路。

宽×深×高mm

165×116×47

操作系统

VxWorks

工作温度

0℃-55℃

湿度

10%-90%无凝结
