一、产品简介

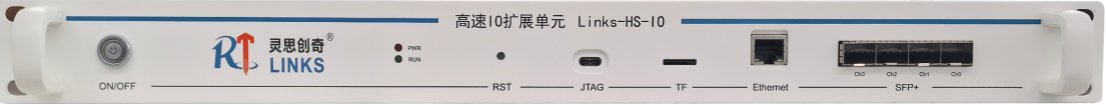

Links-HS-IO 高速IO数采单元面向电力电子系统半实物仿真测试，通过 4 路 SFP+ 光口与实时仿真机直连，在仿真模型与真实控制器之间建立模拟量与数字量的高速通道。设备提供 16 路 AI、16 路 AO与 32 路 DIO，模拟量与数字量均通过 DB44-F 连接器引出，可直接对接被测控制器的模拟与数字接口。设备为 1U 标准机架式形态，适用于新能源逆变器、电机驱动系统、微网等电力与电力电子系统的仿真测试应用。

二、性能参数

2.1.AI功能

(1)信号输入形式：单端输入；

(2)通道数：16通道；

(3)输入幅值：±10V；

(4)分辨率：16位；

(5)采样率：2.5MSPS。

2.2.AO功能

(1)信号输出形式：单端输出；

(2)通道数：16通道，支持同步波形输出；

(3)输出幅值：±10V；

(4)分辨率：16位；

(5)更新率：1MSPS。

2.3.DIO功能

(1)通道数：支持32路通道，由控制信号切换IO方向，其中每8路为一个BANK组；

(2)信号速率：10MHz；

(3)电平范围：每8个通道为1组，支持3.3V/5V远程切换。

2.4.RSVD功能

功能扩展接口，可适配AI/AO/DIO标准FMC子卡。
