FPGA电力电子解算器 Links-FPGA-PowerSys-Solver
2026-09-16 17:47:38
42
一、平台概述
FPGA 电力电子解算器 Links-FPGA-PowerSys-Solver并非指单一的芯片，而是一种基于 FPGA 硬件实现的专用计算解决方案。其核心功能是在极短的控制周期内（通常为微秒甚至纳秒级），完成对电力电子拓扑结构（如变流器、逆变器）的数学模型解算。
96路 开关器件 Ron/Roff 与 LC 双模式 | 32路 输入源 光伏·风电·储能接入 | 64路 LC 器件 支持 LCL 滤波 | 64路 输出通道 实时波形回显 |

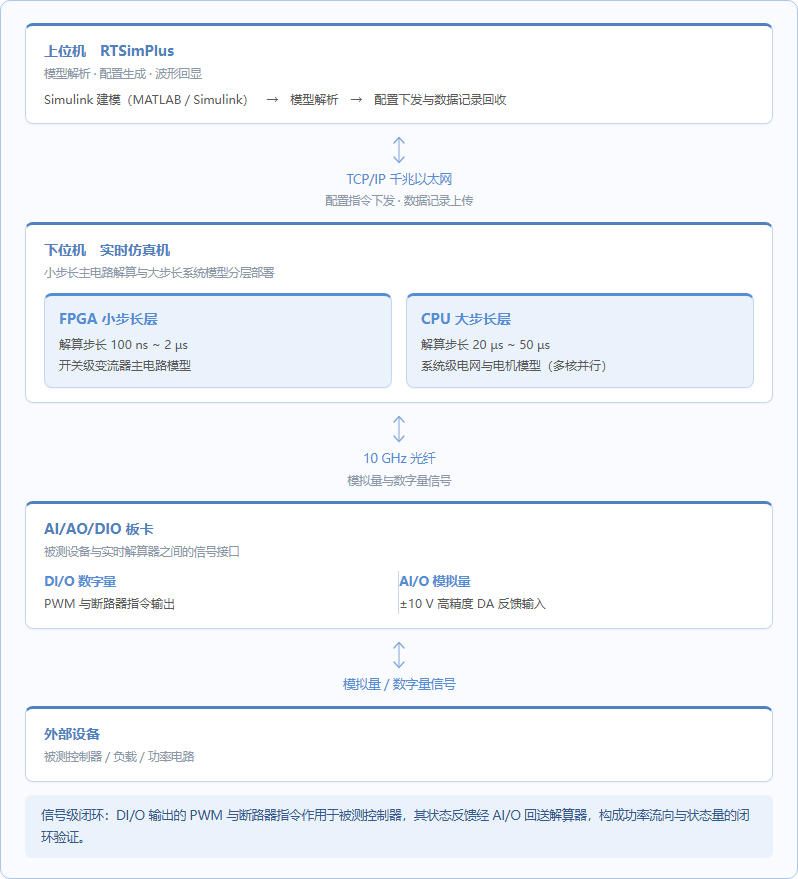

二、系统架构

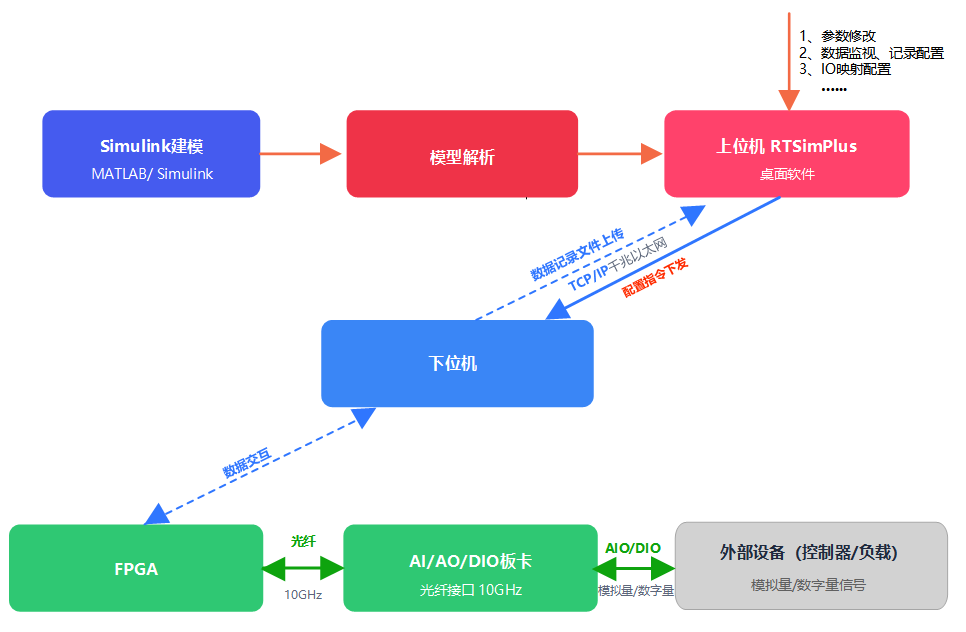

三、使用流程
四、关键能力
建模支持 支持 SimPowerSystem 建模与自动解析，已有 Simulink 模型可直接进入解算流程。 | 拓扑覆盖 支持整流、逆变、DC-DC 及电机闭环仿真，覆盖新能源发电与储能场景的常见变流结构。 |
开关建模方式 同时支持大电阻（Ron/Roff）与 LC 两种开关建模方式，按精度需求与拓扑特点选择。 | 在线调参 在线修改参数无需耗时重新编译，缩短参数整定与工况调整的迭代周期。 |
五、典型场景参数
| 资源项 | 数量 | 说明 |
|---|---|---|
| 开关器件 | 96 | 支持多种开关器件建模，Ron/Roff 与 LC 两种建模方式 |
| 输入源 | 32 | 交直流电压源／电流源，支持光伏、风电、储能接入 |
| LC 器件 | 64 | 电感／电容／滤波器，支持 LCL 滤波与直流母线电容 |
| 输出通道 | 64 | 电压／电流／功率信号输出，支持实时波形回显与监控 |
六、典型应用场景
光伏并网逆变器储能 PCS风机背靠背变流器整流与 DC-DC 变换器PMSM／ASM 电机驱动大电网与微电网接入
