故障注入管理软件RTFaultManager
RTFaultManager 是面向电气与总线信号可靠性测试的专业化故障注入管理软件，可精准模拟供电链路、通信总线在物理层、电气层、协议层的典型异常，支撑被测系统的故障复现、诊断验证、余度设计有效性检验与可靠性测评，适用于航空航天、兵器、船舶、工业控制等领域的总线与电气系统测试需求。
软件特点
组件介绍
| 类型 | 型号 | 功能描述 |
|---|---|---|
| 模拟量物理层-线路故障注入模块 | Links-12A01 | 信号对信号地阻抗故障、串联阻抗故障、信号线间短路故障、信号线断路故障 |
| 模拟量物理层-电气故障注入模块 | Links-12A02 | 噪声叠加、信号幅值缩放调节、信号幅值叠加调节 |
| ARINC429总线物理层-线路故障注入模块 | Links-12A03 | 并联阻抗故障、串联阻抗故障、信号线间短路故障、信号线断路故障 |
| ARINC429总线物理层-电气故障注入模块 | Links-12A04 | 共模噪声叠加、差模噪声叠加、正或负端信号叠加噪声、信号幅值调节 |
| ARINC429总线协议层故障注入模块 | Links-12D01 | 位翻转故障模拟、位噪声故障模拟、位数值故障模拟、编码长度故障模拟、延时故障模拟 |
| RS422总线物理层-线路故障注入模块 | Links-12A05 | 并联阻抗故障、串联阻抗故障、信号线间短路故障、信号线断路故障 |
| RS422总线物理层-电气故障注入模块 | Links-12A06 | 共模噪声叠加、差模噪声叠加、正或负端信号叠加噪声 |
| RS422总线协议层故障注入模块 | Links-12D02 | 位翻转故障模拟、位噪声故障模拟、位数值故障模拟、位数值故障模拟、延时故障模拟 |
| CAN总线物理层故障注入 | Links-12A07 | 并联阻抗故障、串联阻抗故障、信号线间短路故障、信号线断路故障 |
| CAN总线电气层故障注入 | Links-12A08 | 共模噪声叠加、差模噪声叠加、正或负端信号叠加噪声 |
| CAN总线协议层故障注入 | Links-12D03 | 位翻转故障模拟、位噪声故障模拟、位数值故障模拟、位数值故障模拟、延时故障模拟 |
| 类型 | 型号 | 功能描述 |
|---|
01
基础组件
02
扩展组件
功能详情
1、空间与项目管理
1.支持工作空间创建、切换与加载，以文件夹与配置文件实现数据持久化；
2.支持项目新建、重命名、删除，同一空间内项目名称唯一；
3.以项目为单元管理故障注入硬件、动作序列、监控面板，结构清晰、便于维护。
2、硬件设备管理
1.支持新建故障注入硬件，适配通用 ModBus TCP/UDP、CAN 故障箱、电源故障箱、千丽故障总线切换箱等驱动类型；

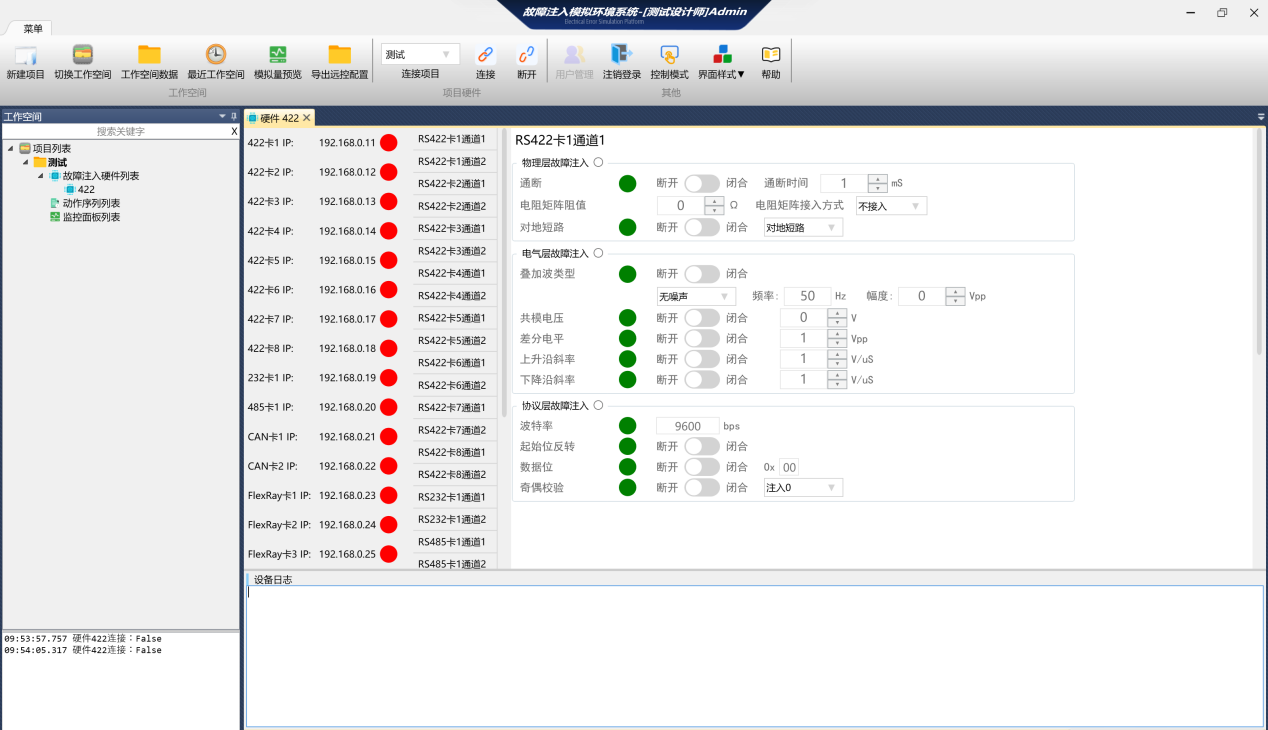

2.提供 IP、端口、卡槽等通讯参数配置，支持 Ping 检测与设备自检，保障连接可靠性；
3.支持硬件一键连接 / 断开、单独调试，实时显示连接状态；
4.硬件管理界面可查看模块与通道状态，支持通道开关手动控制与状态刷新。
3、故障动作序列管理
1.支持新增、编辑、删除、复制动作序列，调整动作执行顺序；
2.动作类型包含通道闭合 / 断开、等待延时、参数修改，满足复杂故障流程编排；
3.支持连续运行、单步调试、定时间隔执行，序列可设置生效 / 失效模式；
4.运行过程实时反馈执行状态，单个动作失败则终止序列，确保测试可控。
4、监控面板定制

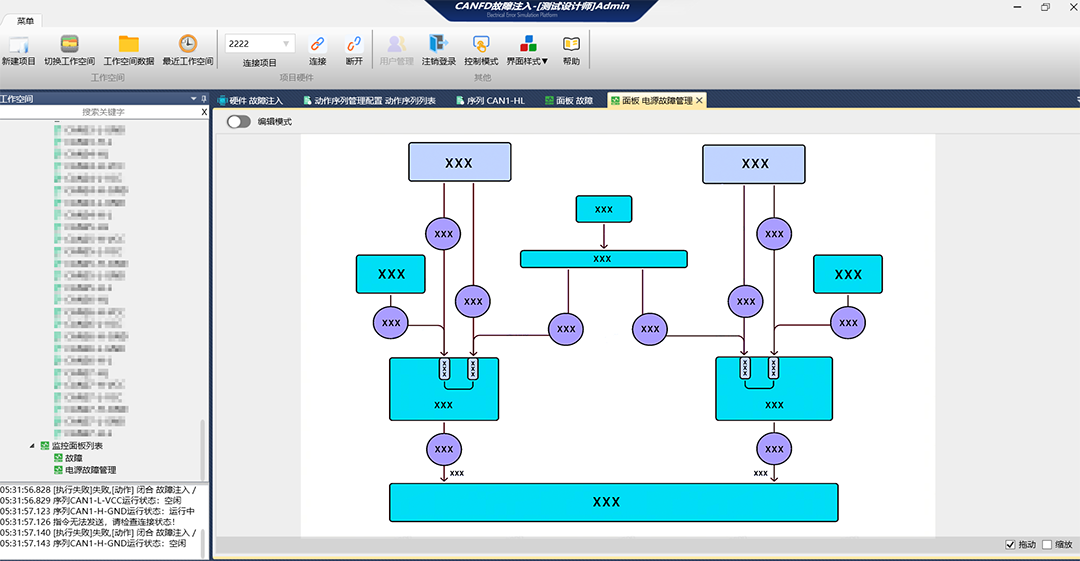

1.支持编辑 / 锁定双模式，可拖拽仪表、图片、开关等控件搭建可视化面板；
2.支持参数变量与仪表绑定，实现故障状态、序列执行、通道值的实时呈现与控制；
3.可自定义背景与控件样式，适配不同测试场景的人机交互需求。
5、用户与权限管理
1.管理员可新增、删除、修改用户信息，配置用户类型与权限；
2.权限覆盖用户管理、项目 / 设备 / 序列 / 面板增删改、设备连接与交互、内容预览，权责分明；
3.提供默认账号与密码，支持登录注销与界面样式切换。
6、日志与故障诊断
1.实时输出设备通讯日志与工作空间运行日志，可开启详细通讯原始数据；
2.软件日志文件统一归档，便于故障排查与测试过程追溯；
3.提供常见故障（无法连接、配置修改失败、工作空间异常）排查指引，提升运维效率。
